DMR 网络

Mototrbo DMR 实际上就是 TCP/IP网络的延伸。我们可以理解为就是一个TCP/IP网络。

首先Radio ID （八位数字）就是 IP地址的后三位,色码就是IP地址的第一位。例如 12 色码对应IP地址就是 12.0.0.0

色码加上RadioID通过算法就能实现 Radio ID 与 IP 地址的相互转换,组呼可以理解为通过子网掩码控制广播域，在相同子网下的IP地址可以接收组播信息。

代码如下：


class Protocol():
	def __init__(self, buffer = None):
		self.buffer = buffer
	def header(self):
	   return(self.message)
	def message(self):
		return(self.message)
	def id2ip(self, cai, id):
		return (str(cai)+"."+str((id >> 16) & 0xff) +'.'+ str((id >> 8) & 0xff) + '.' + str(id & 0xff));
	def ip2id(self, ipaddr):
		a, b, c, d = ipaddr.split('.');
		return ((int(b) << 16) + (int(c) << 8 ) + int(d))



id2ip 是Radio ID 转 IP 地址，算法如下


(str(cai)+"."+str((id >> 16) & 0xff) +'.'+ str((id >> 8) & 0xff) + '.' + str(id & 0xff))



ip2id 是 IP 地址 转 Radio ID


a, b, c, d = ipaddr.split('.')
((int(b) << 16) + (int(c) << 8 ) + int(d))



判断电台是否开机

数字电台使用的多了，就不想喊CQ了，直接进入通信录，找到朋友，检查状态。如果对方在线就会出现一个绿色的"对号",同时对方也会振铃。

其实我们判断电台是否开机很简单。每个电台都是一计算机终端，色码 + Radio ID 就能算出对方的IP 地址，然后直接 ping 对方的IP地址就可以了。


工具程序地址： https://github.com/netkiller/Mototrbo/blob/master/Mototrbo.py

#直接 ping IP 地址
os.system("ping %s" % self.options.ping)

# ping radio id 需要做一次转换
os.system("ping %s" % protocol.id2ip(int(self.options.cai), int(self.options.online)))

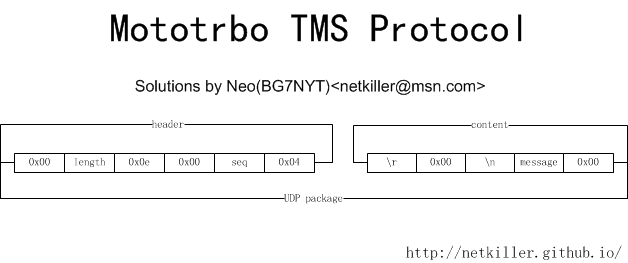

头部：0x00开始，然后是短信内容的长度，0x0e 0x00 分割，然后是序号,最后是 0x04 结尾 内容：\r回车符,0x00,换行符\n,信息内容，0x00结束,短信的字符集是 utf-16

一条完整短信最终协议包如下：


b'\x00\x14\xe0\x00\x88\x04\r\x00\n\x00B\x00G\x007\x00N\x00Y\x00T\x00'



上面短信的内容就是 BG7NYT

短信发送


class TMS(Protocol):
	def __init__(self, buffer = None):
		super().__init__(buffer)
		self.port = 4007
		if buffer :
			self.header = self.buffer[:6]
			self.message = self.buffer[6:]
	def encode(self, msg):
		return(msg.encode('utf-16').replace(b'\xff\xfe', b'\x00'))

	def decode(self, msg = None):
		if msg :
			return( msg.replace(b'\x00', b'\xff\xfe', 1).decode('utf-16') )
		else:
			return( self.message.decode('utf-16') )
	def sequence(self):
		return(self.header[4:5])
	def lenght(self):
		return (len(self.message))
	def sendtoip(self, ipaddr, sms):
		import socket
		sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) # UDP
		message = self.encode(sms)
		length = len(message)+7
		#print(hex(length))
		protocol = b'\x00'+ bytes([length])+ b'\xe0\x00\x88\x04\r\x00\n' + message
		#print(protocol)
		sock.sendto(protocol, (ipaddr, self.port))
	def sendtoid(self, cai, radioid, sms):
		ipaddr = self.id2ip(cai, radioid)
		self.sendtoip(ipaddr, sms)
	def debug(self):
		protocol = b'\x00\x14\xe0\x00\x88\x04\r\x00\n\x00B\x00G\x007\x00N\x00Y\x00T\x00'
		tms = TMS(protocol)

		#print(tms.id2ip(7558888))
		#print(tms.ip2id('12.115.86.232'))
		#print(tms.ip2id('12.115.86.12'))
		#print(tms.ip2id('12.115.52.56'))
		#print(tms.ip2id('192.168.11.1'))
		#print(tms.id2ip(11012865))
		print(tms.message)

		print(tms.lenght())

		print(tms.encode('BG7NYT'))
		print(tms.decode(tms.encode('BG7NYT')))

		tmp = TMS(b'\x00\x16\xe0\x00\x83\x04\r\x00\n\x00B\x00e\x00l\x00i\x00e\x00v\x00e\x00')
		print(tmp.decode())
		print('= Send')

		#.replace(b'\x00', b'')
		#header = protocol[:6]
		#message = protocol[9:]
		#print(tms.decode(message))



编码和解码

因为我们目前计算机通常使用UTF-8字符集，所以短信需要编码为 UTF-16 才能发送，否则在终端上看到的是乱码。 同理计算机收到来自电台的短信也需要解码 UTF-16才能阅读。代码如下


	def encode(self, msg):
		return(msg.encode('utf-16').replace(b'\xff\xfe', b'\x00'))

	def decode(self, msg = None):
		if msg :
			return( msg.replace(b'\x00', b'\xff\xfe', 1).decode('utf-16') )
		else:
			return( self.message.decode('utf-16') )



短信的发送

发送短信很简单,通过色码 + Radio ID　计算出对方的IP地址。UDP协议与对方IP地址建立连接，然后发送,代码如下：


	def sendtoip(self, ipaddr, sms):
		import socket
		sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) # UDP
		message = self.encode(sms)
		length = len(message)+7
		#print(hex(length))
		protocol = b'\x00'+ bytes([length])+ b'\xe0\x00\x88\x04\r\x00\n' + message
		#print(protocol)
		sock.sendto(protocol, (ipaddr, self.port))



程序运行后对方的电台就会收到你的短信。

到此为止，我也曾经尝试分析 ARS，LRRP ......等等协议，很想实现ARS将GPS坐标抓出来，放到地图上，实现aprs.is那样的功能。 逆向工程太复杂，放弃了。

相关软件：https://github.com/netkiller/Mototrbo
